5 herramientas que están cambiando el diseño sheet metal
Posted on 6 agosto, 2025
3D SheetMetal Creator, incluido en la oferta SOLIDWORKS Cloud y funcional sobre la plataforma 3DEXPERIENCE®, permite diseñar chapa metálica con precisión y colaboración en la nube. La versión más reciente incorpora herramientas diseñadas para optimizar el flujo de trabajo, reducir errores y comunicar con claridad la intención de diseño al fabricante.
1. «Jog Command»
Permite crear dos pliegues a partir de un único croquis, eliminando la necesidad de múltiples pasos de modelado. Ideal para formas rígidas o decorativas, este comando mejora la eficiencia y consistencia del diseño.

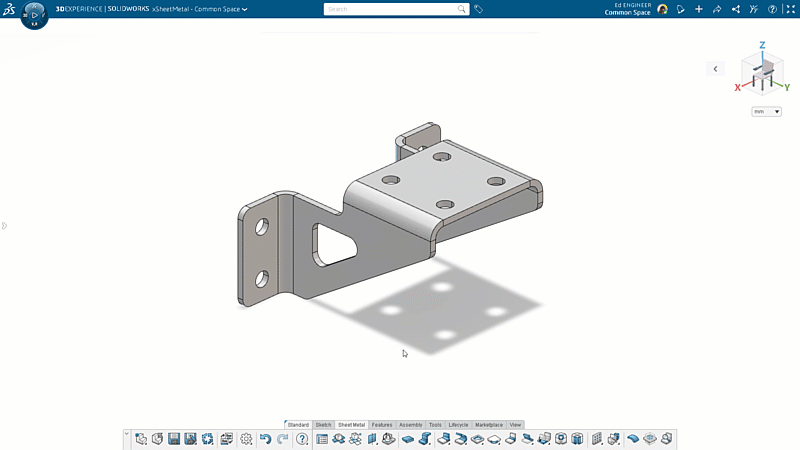

2. Tabla de orden de pliegues (Bend Order Table)
Ofrece una vista tabular de las operaciones: orden, dirección, ángulo y radio de cada pliegue. Facilita la reorganización arrastrando filas, permite renombrar etapas (por ejemplo, “Pliegue etapa 1”) y ayuda a que los fabricantes comprendan claramente la secuencia de plegado.
3. Comando de orificios en chapa metálica (Sheet Metal Hole Command)
Permite colocar orificios de tamaño uniforme en múltiples croquis o planos, con opciones estándar como PEM. Automatiza alineaciones en distintos planos y elimina tareas repetitivas en diseños con ventilaciones, fijaciones o acoplamientos.
4. Cierre automático de esquinas (Closed Corner)
Soluciona los huecos en solapes de aletas mediante tres modos: Gap (definir separación), Overlap (cerrar completamente) o Tabbed (cerrar con pestaña estructural). Ideal para uniones limpias en cajas, marcos o gabinetes y optimización estructural antes de fabricación.
5. Mapeo de puntos o curvas (Point or Curve Mapping)
Permite transferir croquis, aristas o curvas desde el modelo doblado al patrón plano (flat pattern). Es útil para grabados, marcas de alineación o elementos constructivos que deben estar presentes en el plano antes de fabricación. Puede exportarse en DXF para mejorar la comunicación con los fabricantes.
Beneficios destacados
-
Mayor productividad, al reducir pasos manuales y acelerar la creación de geometría compleja.
-
Mejor comunicación técnica, al documentar orden de pliegues y puntos clave en el diseño para fabricación.
-
Consistencia en diseño, al automatizar tareas repetitivas como orificios y cierres de esquinas.
-
Compatibilidad en plataforma, accediendo desde cualquier dispositivo conectado al navegador, integrando datos, versiones y colaboración en tiempo real.
Casos de uso recomendados
-
Equipos industriales y gabinetes: emplea el plugin de Jog y Closed Corner para uniones fuertes y terminaciones limpias.
-
Electrónica y productos de consumo: el comando de orificios facilita ventilación y patrones de fijación.
-
Aeroespacial y automotriz: Bend Order Table y Point Mapping aseguran una transferencia clara del diseño al fabricante.
Estas cinco mejoras en 3D SheetMetal Creator representan una evolución significativa en diseño industrial de chapa metálica. Desde automatización y precisión hasta claridad técnica y colaboración en la nube, esta herramienta acelera desde la etapa conceptual hasta la producción. Para obtener más información o solicitar soporte, puedes contactar a tu proveedor o probar la versión incluida en SOLIDWORKS Cloud.
Fuente: SOLIDWORKS
